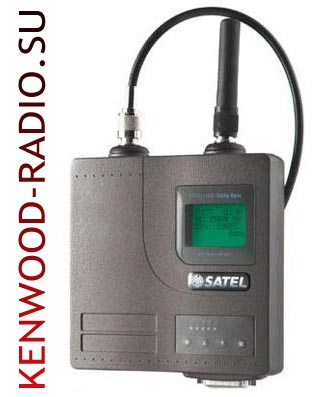

Радиотерминал Satelline 3АСд Эпик

Коррекция ошибок (FEC) делит пакеты данных на несколько блоков, дополняя каждый блок при отправке корректирующей информацией

Сателлайн 3ASd Epic беспроводное устройство работает на диапазоне УВЧ (380..470 МГц), 19200 бит/с, выходная мощность до 10 Вт, два приемника, LCD дисплей. Радиомодем с индексом d имеет встроенный жидкокристаллический дисплей (LCD) и четыре функциональные кнопки на лицевой панели, облегчающие программирование модема и отладку на месте. Радиоприемопередатчик Satelline 3 ASd включает 10-ваттный передатчик высокой мощности и два приемника. Мощный передатчик обеспечивает лучшее покрытие и дальность связи от 10 до 90 километров. Модель автоматически выбирает лучший сигнал от двух независимых радиоприемников для получения большего усиления при приеме. По сравнению с обычными радиомодемами 3AS, Satelline 3ASd Epic обеспечивает надежный и достоверный прием на большем расстоянии, увеличивая более чем в два раза дальность связи.

Радиомодуль Satel 3ASd Epic совместим с портами RS - 232, RS - 422 и RS - 485 (разъем D15F), может работать как ретранслятор. Используется два уровня ширины радиоканалов - 25 kHz и 12.5 kHz. В зависимости от разноса каналов их число 80 или 160. Скорость передачи данных по внешнему порту может быть выбрана в промежутке 300..38400 bps. Количество ошибок радиотерминала Сателлайн 3ASd Epic минимизировано благодаря дополнительному контролю и коррекции пакетов данных. Коррекция ошибок (FEC) делит пакеты данных на несколько блоков, дополняя каждый блок при отправке корректирующей информацией.

Когда одновременно с «прямым» сигналом, на вход модема поступают сигналы, отраженные от различных объектов, они достигают приемника в разное время из-за разницы в пройденном ими пути. Эти радиосигналы на приемной антенне находятся в различных фазах, и в худшем случае два равных по силе сигнала могут находиться в противоположных фазах, компенсируя друг друга и вызывая практически полное затухание. Явление переотражения затрудняет работу радиосетей в условиях плотной городской застройки и других местах, способствующих многолучевому приему. Промышленный терминал Satelline 3ASd Epic оснащен двумя раздельными приемниками. Затухание сигнала уменьшается путем точной настройки двух антенн независимо друг от друга.

Модемные устройства Satelline 3-ASd могут работать в конфигурации "точка-точка", в многоточечной сети, а также поддерживают ретрансляцию данных для увеличения зоны действия радиосети. В зависимости от рельефа и типа используемых антенн зона обслуживания радиосети из устройств Satelline 3ASd Epic может достигать нескольких десятков километров. Благодаря применению современных методов цифровой обработки сигнала и новейшим технологиям в области электроники, радиотерминалы Satelline-3ASd Epic сочетают в себе высокую скорость передачи данных, надежную систему исправления ошибок в канале данных и значительную производительность. Вместе с тем, благодаря развитому программному обеспечению, сеть с применением таких модемов легко адаптируется для работы с различными протоколами, в частности с COMLI и Profibus, а также поддерживает большое адресное пространство - до 65000 адресов.

Стандартный радиатор теплоотвода UHF радиомодема Satelline 3 ASd спроектирован для передачи и приема в соотношении 10/90. Максимальная продолжительность непрерывной передачи составляет 1 минуту. Цифровой радиотерминал 3ASd Epic с увеличенным теплоотводом позволяет обеспечит режим непрерывной передачи. Габариты модели Satelline 3-ASd с увеличенным радиатором теплоотвода больше чем в стандартном исполнении. Индустриальный терминал Satelline 3АСд работает при напряжении 11,8..30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 V, так и 24 V. Главным образом эти модемы применяются в приложениях SCADA, каналах авторизации и обслуживания банковских платежей, системах телеметрии для газопроводов и водоснабжения.

Радиоприемопередатчик Satelline 3ASd Epic может поставляться в энергосберегающей версии. Потребление энергии в этой версии составляет 1,7 ВA при приеме, а при передаче является такой же как у стандартного Epic. Эта характеристика является особенно востребованной, в приложениях, где энергия генерируется солнечными батареями.

Технические характеристики модели Сателлайн 3ASd Epic
