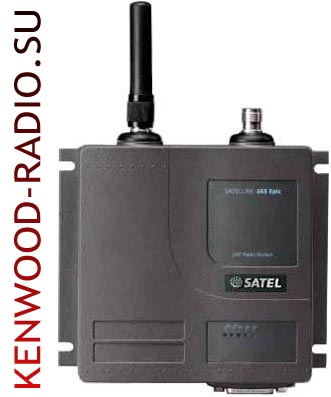

Цифровой радиомодуль Satelline 3AS Epic

применение современных методов цифровой обработки сигнала и новейших технологий в области электроники

Радиотерминал Satelline 3AS Epic, диапазон UHF (380..470 МГц), 19200 бит/с, выходная мощность до 10 Вт, два приемника. Включает 10-ваттный передатчик и два приемника. Мощный передатчик обеспечивает лучшее покрытие и дальность связи от 10 до 90 километров. Модем автоматически выбирает лучший сигнал от двух независимых радиоприемников для получения большего усиления при приеме. По сравнению с обычными радиомодемами Satelline 3AS, Epic обеспечивает надежный и достоверный прием на большем расстоянии, увеличивая более чем в два раза дальность связи.

Беспроводной радиомодуль Satel 3AS Epic совместим с RS - 232, RS - 422 и RS - 485 (разъем D15F), может работать как ретранслятор. Используется два уровня ширины радиоканалов - 25 kHz и 12.5 kHz. В зависимости от разноса каналов их число 80 или 160. Скорость передачи данных по внешнему порту может быть выбрана в промежутке 300..38400 bps. Количество ошибок устройства Satelline 3 AS Epic минимизировано благодаря дополнительному контролю и коррекции пакетов данных. Коррекция ошибок (FEC) делит пакеты данных на несколько блоков, дополняя каждый блок при отправке корректирующей информацией.

Модемы могут работать в конфигурации "точка-точка", в многоточечной сети, а также поддерживают ретрансляцию данных для увеличения зоны действия радиосети. В зависимости от рельефа и типа используемых антенн зона обслуживания радиосети из моделей Satelline 3АС Эпик может достигать нескольких десятков километров. Благодаря применению современных методов цифровой обработки сигнала и новейшим технологиям в области электроники, радиоприемопередатчики Satelline 3AS Epic сочетают в себе высокую скорость передачи данных, надежную систему обнаружения и исправления ошибок в канале данных и значительную производительность. Вместе с тем, благодаря развитому программному обеспечению, сеть с применением таких модемов легко адаптируется для работы с различными протоколами, в частности с COMLI и Profibus, а также поддерживает большое адресное пространство - до 65000 адресов.

Стандартный радиатор теплоотвода индустриального радиотерминала Сателлайн 3AS Epic спроектирован для передачи и приема в соотношении 10/90. Максимальная продолжительность непрерывной передачи составляет 1 минуту. Полудуплексный радиомодем Satelline-3AS Epic с увеличенным теплоотводом позволяет обеспечит режим непрерывной передачи. Габариты терминала Satelline 3 AS Epic с увеличенным радиатором теплоотвода больше чем в стандартном варианте. Цифровой радиомодуль Satelline 3-AS Epic работает при напряжении 11,8..30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 V, так и 24 V. Главным образом эти модемы применяются в приложениях SCADA, каналах авторизации и обслуживания банковских платежей, системах телеметрии для газопроводов и водоснабжения.

Модемное устройство Сателлайн 3AS Epic может поставляться в энергосберегающей версии. Потребление энергии в этой версии составляет 1,7 ВA при приеме, а при передаче является такой же как у стандартного Epic. Эта характеристика является особенно востребованной, в приложениях, где энергия генерируется солнечными батареями.

Технические характеристики цифрового UHF радиомодуля Satelline 3AS Epic
