АЛ 23 антена круговой направленности

АЛ 23 антена круговой направленности

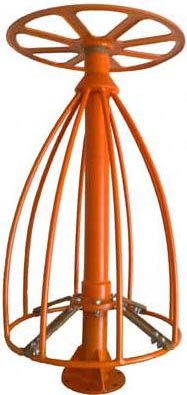

Антенна АЛ-23 круговой направленности предназначена для установки на металлических крышах железно-дорожных локомотивов и путевых машинах тяжёлого типа. Железнодорожная антенна AL23 представляет собой широкодиапазонную диско-конусную антенну.

Антенна АЛ 23 (ШИ2.091.302) разработана для работы на подвижных объектах (железно-дорожных локомотивов) с железнодорожными радиостанциями в диапазоне частот 151-156 МГц и 307-344 МГц. В нижней пластине сварной конструкции имеются отверстия диаметром для крепления антенн к корпусу электровозов.

Питание антенны осуществляется через коаксиальный разъём СР 50-165 ФВ. По заказу антенна может быть укомплектована другим разъемом (например N – типа), а также высокочастотным кабелем с разъемами.

Изготовитель гарантирует соответствие качества антенны AL-23 техническим требованиям при соблюдения потребителем условий и правил транспортирования, монтажа и эксплуатации.

Локомотивная антенна создана для работы в условиях:

  • изменения температуры окружающей среды от -50° до +55°
  • воздействия атмосферных осадков (инея, росы, дождя)
  • воздействия пыли
  • воздействия вибрации до 100 Гц
  • воздействия ударов многократного действия с ускорением 25 g

Функциональные особенности антенны АЛ23

  • Антенна AL23 локомотивная, грозозащищённая, имеет 50-омный вход
  • Диаграмма направленности антенны в горизонтальной плоскости, близкая к круговой, Поляризация - вертикальная
  • Антенна выдерживает воздействие электрического разряда в течении 0,1 с при напряжении 25 кВ и токе 1000 А.
  • Гальваническое соединение элементов антенны с основанием (корпусом объекта) обеспечивает безопасную работу оператора и защиту аппаратуры от высокого напряжения (в случае аварийной ситуации).
  • Подводимая к антенне мощность - не более 50 Вт.
  • Габаритные размеры антенна АЛ-23 - не более 350 х 350 х 692 мм.
  • Масса антенны AL 23 без комплекта монтажных частей и упаковки - не более 4 кг.
  • Конструкция антенны выдерживает воздействие ветровых нагрузок при максимальной скорости ветра до 80 м/с.

Технические характеристики антенны АЛ23

Модель AL 23
Рабочий диапазон частот, МГц 151 – 156
307 – 308
343 – 344
Усиление не менее, dB 2,15
КСВ, не более 2,0
Поляризация вертикальная
Входное сопротивление, Ом 50
Подводимая к антенне мощность, не более, Вт 80
Грозозащита конструктивно, короткозамкнутая
Габариты (ДхШхВ), мм. 350 х 350 х 692
Вес антенны, кг.
Вес антенны с креплением и упаковкой, не более, кг
4,0
6.0
Допустимая скорость ветра, м/с 80
Материал алюминий АД 31
Крепеж на плоскую поверхность, через крепёжную пластину
Тип разъёма СР 50-165 ФВ
(по заказу - N – типа или другой)

Комплект поставки антенны AL-23

  • Локомотивная антенна
  • Инструкция
  • Упаковка
Запросить цену и наличие
