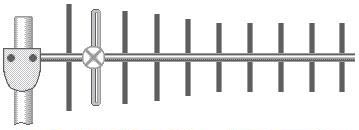

Полярис 900-10 антенна диапазона 820-960 МГц

Полярис 900-10 антенна диапазона 820-960 МГц

Направленная антенна Polaris 900-10 предназначена для усиления радиосигнала в местах плохой, неуверенной работы сотовых телефонов стандарта GSM. Как правило, это загородные дома, дачи или другие удалённые объекты. Антенна Полярис 900-10 подключается к любому типу сотового телефона (через разъёмы и переходники) и может быть установлена на крыше здания или за окном. Необходимо как можно точнее сориентировать антенну в сторону базовой станции.

При использовании в сочетании с сотовым телефоном стандарта GSM-900 следует помнить, что установить связь с базовой станцией на расстоянии больше 35 км невозможно в силу технических особенностей стандарта! Направленные антенны Polaris 900 10 используются для работы в составе сотовой связи стандартов AMPS/DAMPS, CDMA в качестве абонентских приемопередающих антенн для обеспечения высокого качества работы сотовых телефонов внутри помещений, в офисах, подвалах, ангарах или других местах с неблагоприятными условиями приема сигнала сотовой станции.

Антенна Полярис 900 10 изготовлена с применением устойчивых к внешним атмосферным воздействиям материалов, имеет прочную цельнометаллическую конструкцию и в специальном техническом обслуживании не нуждается. Также, антенна Polaris 900-10 используется для существенного увеличения дальности радиопокрытия между трубкой и базовым блоком радиотелефона 900 МГц (типа Panasonic KX-TC908 или аналогичный). Используя ее можно получить дальность в несколько километров.

Антенна Полярис 900-10 подключается к любому типу сотового устройства и может быть установлена на крыше здания или на фасаде за окном. Необходимо как можно точнее сориентировать антенну в сторону базовой антенны оператора сотовой радиосвязи. Кабель прокладывается и закрепляется. К телефону антенный кабель подключается при помощи соответствующего переходника. На антеннах Polaris 900 10 устанавливается разъем N-типа. В другом варианте исполнения антенны снабжены 10 метровым высокочастотным кабелем с низкими потерями с разъемом SMA-типа. Возможна установка других разъемов и кабеля другой длины.

В диапазоне частот 900 МГц потери в кабеле очень существенны, в следствие этого не рекомендуется применять кабель более 20 м. Высокочастотный кабель требует аккуратного обращения, его нельзя перегибать и оставлять незакреплённым на длинном промежутке. Разъем антенны и кабель не являются несущими элементами, они должны быть механически разгружены. Монтируется антенна Polaris 900-10 в вертикальной плоскости. Необходимо как можно точнее сориентировать антенну в сторону абонента (базовой станции оператора мобильной связи). Кабель прокладывается и закрепляется. К телефону подключается при помощи переходника. Не рекомендуется устанавливать направленную антенну на телевизионной антенне коллективного приема, а также вблизи нее: такая установка приводит к взаимным помехам.

Антенна Полярис 900 10 должна быть установлена вдали от или выше металлических конструкций, расположенных на крыше. Чем выше установлена антенна, тем выше ее эффективность. В случае, если в непосредственной близости от антенны в направлении базовой антенны оператора мобильной радиосвязи окажется препятствие (надстройка на крыше и др.), то эффективность связи будет снижена.

По согласованию с заказчиком – антенна может комплектоваться другой длиной кабеля и другим разъёмом. Для подключения сотовых телефонов к антенне требуется антенный адаптер.

Возможны два варианта крепления антенны: 1. На мачту (или шест). Хорошо если мачта устанавливается на крыше и имеет размер 2-3 или более метров. Хомут надевается на мачту (шест), в просвет между мачтой и планкой вставляется тыльная часть антенны и притягивается гайками. 2. К стене. Прикрепить к стене стеновой кронштейн, и закрепить антенну таким же способом.

Технические характеристики антенны Полярис 900-10

Модель Polaris 900-10
Диапазон частот, МГц 890 - 960
Усиление не менее, dB 16
КСВ, не более 1.4
Поляризация вертикальная
Сектор излучения в H-плоскости (-3 dB) 26°
Сектор излучения в E-плоскости (-3 dB) 29°
Входное сопротивление, Ом 50
Грозозащита Конструктивно, короткозамкнутая
Механические характеристики
Габариты (ДхШхВ), мм 1000x175x70
Вес антенны, кг
Вес антенны с упаковкой, кг
1,3
1,50
Допустимая скорость ветра, м/с 25
Материал излучателя Алюминий АД - 31
Крепеж На мачту диаметром 20-50 мм
Тип разъема FME розетка

Комплект поставки антенны Polaris 900 10

  • Антенна с кабелем RG-8X – 10 м. и высокочастотным разъёмом FME в составе антенны
  • Паспорт
  • Упаковка - картонная коробка - размером 1000 х 180 х 80мм
Запросить цену и наличие
