IRZ ES 90 U промышленный радиомодуль

Максимальная скорость передачи данных по 3G-каналу до 2 Мегабит/с

IRZ ES90 U — терминал, предназначенный для высокоскоростного приема и передачи данных по GSM каналу (3G). Цифровое устройство IRZ ЕС 90 У отлично приспособлено как для обеспечения мобильного доступа в Интернет, так и для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения, управления и сигнализирования.

Радиотерминал ИРЗ ES90U оснащен набором сторожевых таймеров. Управление осуществляется стандартными AT-командами. Для отслеживания статуса соединения и отображения возникновения аварии высокоскоростной приемопередатчик IRZ ES90U оборудован светодиодными индикаторами.

Особенностями сотовых радиомодемов IRZ ES90 U являются поддержка высокоскоростного протокола 3G, активно внедряемого операторами мобильной связи, и наличие одного коммуникационного порта USB 2.0. Управление осуществляется стандартными AT-командами.

Функциональные особенности цифрового радиотерминала IRZ ES 90 U

• отслеживание и индикация аварийных ситуаций;
• отслеживание зависания;
• набор вариантов перезапуска;
• спящий режим.

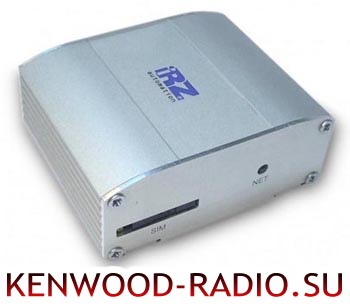

3G промышленный модуль IRZ ES 90U представляет собой компактное устройство, выполненное в прочном и лёгком алюминиевом корпусе. Модемное устройство ES90U оборудовано тремя видами разъёмов подключения:

• Разъём RJ11 для подключения питания. Используется для подключения питания и перезагрузки модуля.
• Разъём USB тип B для подключения коммуникационного кабеля. Интерфейс также используется для подключения интерфейса USB 2.0 к управляющему устройству.

Подключение и настройка устройства IRZ ES90 U приема/передачи данных

Область применения 3G модемного устройства ES 90U можно разделить на две условных части: подключение к персональному компьютеру для выхода в интернет и промышленное использование. Перед подачей питания необходимо установить SIM-карту в модем. Затем подключить GSM антенну к антенному разъёму и коммутирующий кабель (USB). После подать питание на модем через разъём RJ11. После подачи питания управляющий микроконтроллер анализирует наличие сим-лотка, после чего переходит в рабочий режим: проверяет входное напряжение, коммутирует выводы UART GSM модуля на внешний разъём USB, включает GSM модуль. Далее происходит регистрация, частое мигание светодиодного индикатора “Статус”. После завершения регистрации индикатор мигает реже. В данном режиме миганием управляет GSM модуль.

Подключение и настройка радиотерминала IRZ ES90U для выхода в интернет c персонального компьютера осуществляется как стандартного модема. В случае использования USB-интерфейса необходимо установить драйвер. Для промышленных приложений управление GSM приемопередатчиком IRZ ЕС90У осуществляется стандартными AT-командами.

Резюме

Компактный корпус и невысокая цена высокоскоростного радиомодуля ES90U позволит ему стать лучшим предложением для высокоскоростного доступа в интернет по технологии 3G. Поддержка 3G позволяет получать и передавать мультимедийные файлы, сообщения электронной почты с вложениями и обеспечивает доступ в Интернет с большей скоростью и надежностью: максимальная скорость передачи данных по 3G-каналу может достигать 2 mbps.

Технические характеристики беспроводного модема ES 90 U

Комплектность промышленного GSM радиотерминала IRZ ES 90 U

• 3G беспроводное устройство IRZ ES90U
• Этикетка
• Заводская коробка
