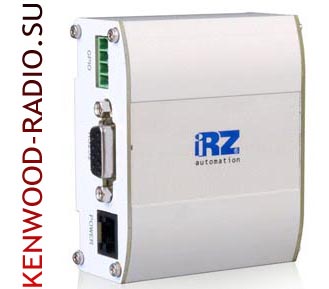

GSM сотовый радиомодуль iRZ ATM 2-232

Автоматическая установка GPRS-соединения, интерфейс RS232 и три GPIO

Предлагаем новый беспроводной терминал АТМ2-232, который в автоматическом режиме (без ввода специальных AT-команд) устанавливает и поддерживает соединение с указанным в его настройках сервером. Настройка, обновление встроенного программного обеспечения и тестирование модели iRZ ATM 2-232 выполняется в программе с графическим интерфейсом через интерфейс Mini USB модема.

Промышленный модуль iRZ АТМ2-232 автоматически подключается к сети GPRS и устанавливает соединение с заданным сервером. Радиомодем iRZ ATM2 232 обеспечивает прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к приемо-передающему устройству АТМ2-232 по интерфейсу RS232. Программное обеспечение, используемое в диспетчерском центре для опроса внешних устройств. При использовании сервера iRZ Collector никаких особенных требований к данному программному обеспечению не предъявляется — оно является клиентом в терминах клиент-серверной модели взаимодействия. Стороннее программное обеспечение лишь должно быть способно подключаться к серверу по TCP/IP- или COM-соединению. Модем iRZ ATM2-232 отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

В промышленном радиотерминале ATM 2-232 предусмотрено использование двух SIM-карт, что обеспечивает резервирование операторов связи. Поддерживается переключение на резервный сервер при потере соединения с основным. Переключение между серверами также возможно по сигналу с внешних выводов модема. GSM устройство iRZ ATM2 232 может работать как с обычным сервером, так и со специализированным сервером iRZ Collector. Сервер iRZ Collector обеспечивает прозрачную передачу данных между сторонним программным обеспечением, выступающим в качестве клиента2, и модемами, которые также являются клиентами и не имеют внешних IP-адресов. Сервер iRZ Collector поддерживает дополнительное резервирование каналов связи.

Индустриальный сотовый радиомодем ATM2-232 имеет дополнительные выводы (GPIO) для контроля и управления внешними устройствами. Состояние выводов может изменяться по входящим SMS-командам. Кроме того, модем может отправлять SMS-сообщения при изменении уровня сигнала на определенных выводах, что позволяет удаленно управлять модемом и контролировать внешние устройства. В процессе своей работы модуль iRZ АТМ2-232 GSM сети в реальном времени выводит сообщения в лог (по USB-интерфейсу). Для просмотра и анализа лога на ПК используйте любую терминальную программу или вкладку Тест программы настройки ATM Control. Цифровое модемное устройство ИРЗ АТМ2-232 отслеживает зависание GSM-модуля и обеспечивает его дополнительную перезагрузку по сигналу от настраиваемого сторожевого таймера. Терминал работает в широком диапазоне входных напряжений питания и температур.

Радиопередатчик GSM стандарта iRZ ATM2 232 ориентирован на применение в системах учета энергоресурсов, системах удаленного мониторинга, системах сбора данных и управления технологическими процессами, а также в платежных терминалах, телеметрии и сигнализации.

Основные преимущества беспроводного радиотерминала АТМ2-232

Автоматическая установка GPRS-соединения
Резервирование операторов и Интернет-провайдеров
Удаленный мониторинг, настройка и обновление ПО

Функциональные возможности модели ИРЗ АТМ2-232

прозрачный режим TCP/IP-to-COM
возможность работы с резервным IP-адресом сервера или резервным сервером
работа с двумя SIM-картами
отправка SMS-сообщения на заданный номер при потере соединения с сервером
различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
интерфейс RS232 и три GPIO (в том числе силовой выход до 500 мА с возможностью питания стороннего оборудования)
управление внешними выводами по SMS-командам
отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
простота настройки множества модемов со сходными параметрами
поддержка работы с серверным программным обеспечением iRZ Collector
удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
устойчивость к сбоям при обновлении встроенного программного обеспечения
широкий диапазон рабочих температур
компактный корпус с возможностью крепления на DIN-рейку

Новинка iRZ ATM2 232 ориентирована на применение в системах учета энергоресурсов, системах удаленного мониторинга, системах сбора данных и управления технологическими процессами, а также в платежных терминалах, телеметрии и сигнализации.

Технические характеристики цифрового радиотерминала ATM 2-232

Модель	АТМ2-232
Диапазон связи	GSM 850 GSM 900 GSM 1800 GSM 1900
Габариты изделия (ШхВхГ)	77 x 76 x 30 mm
Вес нетто	0.12 kg
Температурные режимы	диапазон рабочих температур — от -40°С до +65°C Допустимая влажность — сохраняется работоспособность при относительной влажности не более 80% при температуре 25°С
Питание	напряжение питания от 7 до 40 В (постоянный ток); ток потребления в режиме GPRS, не более: при напряжении питания +12 В — 250 мА; при напряжении питания +24 В — 125 мА; ток потребления в ждущем режиме, не более: при напряжении питания +12 В — 60 мА; при напряжении питания +24 В — 30 мА;
Интерфейсы
Подключение внешней антенны	Да
Тип антенного разъема	SMA-female
Другие интерфейсы	GSM/GPRS-модуль — BGS2 коммуникационный разъем — RS232 разрывной коннектор — два «входа»/«выхода» (GPIO) и один силовой «выход» (GPO) разъем Mini USB для настройки и протоколирования работы разъем питания — RJ25 (6P6C) антенный разъем — SMA
Передача данных
GPRS Multislot Class	Class 10
Выходная мощность	1Вт — GSM 1800/1900 MHz, 2Вт — GSM 850/900 MHz W
