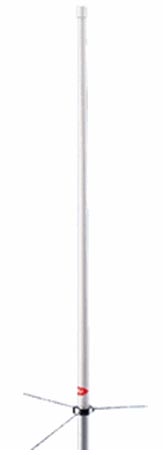

ANLI A-100MV антенна диапазона VHF

ANLI A-100 MV - одна из наиболее популярных базовых антенн диапазона VHF, что связано с ее весьма привлекательной стоимостью, простотой настройки и установки, и наряду с этим, очень высоким качеством исполнения. Более узкая диаграмма направленности, чем у полуволнового вибратора дает антенне A-100MV более высокое усиление.

Антенна АНЛИ A100MV сделана из прочного фибергласового корпуса, который надежно защищает излучающий элемент от ветровых нагрузок, атмосферного влияния и механических воздействий, что позволяет использовать антенну в морских системах диапазона 156-162 МГц. Усиление АНЛИ A 100 MV составляет 2.15 дБ. Высота 115 см. Антенна устанавливается на мачту диаметром от 35 до 65 мм.

Оптимальный узел согласования антенны обеспечивает низкое значение КСВ во всем диапазоне перестройки. Излучающие элементы антенны помещены в высокопрочный фибергласовый корпус, надежно защищающий от атмосферных воздействий и ветровых нагрузок.

Питание антенны осуществляется заземленным автотрансформатором. Настройка ANLI A 100MV на необходимую частоту осуществляется подрезкой излучающего элемента до необходимого размера в соответствии с прилагаемой подробной инструкцией. Для соединения с кабелем использован разъем UHF PL-259 (гнездо).

Функциональные особенности антенны A-100MV

• Диапазон: 150-174 МГц
• Полоса пропускания по уровню КСВ=1.5: ≥ 5 МГц
• Усиление 2.15 дБ
• Ширина ДН по уровню -3 дБ: 65°
• Отклонение max. ДН от горизонта: 0°
• Сопротивление: 50 Ом
• Тип антенны: коллинеар
• Излучающие элементы: λ/2
• Поляризация: вертикальная
• Максимальная мощность: 200 Вт
• Разъем: UHF гнездо
• Длина антенны 1 150 мм
• Макс. ветровая нагрузка: 160 км/ч
• Материал корпуса: фибергласс
• Материал проводников: латунь
• Диаметр мачты для крепление: 35-65 мм
• Материал крепления: дюралюминий

Технические характеристики антенны ANLI A 100MV

Комплект поставки антенны ANLI A-100 MV

• Антенна АНЛИ A-100MV
• Крепление к мачте
• Противовесы
• Руководство пользователя
