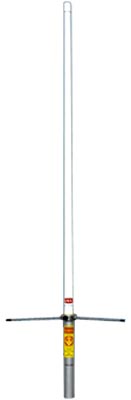

ANLI A-1000MV штыревая базовая антенна

ANLI A-1000MV штыревая базовая антенна

Антенна Anli A-1000 MV предназначена для использования в диапазоне VHF (150-174 МГц) в качестве приемопередающей антенны в составе базового или стационарного радиооборудования. Антенна АНЛИ A-1000MV состоит из трех секций из высокопрочного фибергласса, соединяемых между собой герметичными муфтами. Такая конструкция надежно защищает излучающие элементы от атмосферных воздействий и ветровых нагрузок. Благодаря сложению мощностей диаграмма направленности антенны в вертикальной плоскости значительно сужена, что обеспечивает высокое усиление при сохранении круговой направленности по горизонту.

Антенна ANLI A-1000MV идет настроенной на диапазон 150 - 154 МГц, однако настройка на другие частоты проста и не требует специального оборудования и осуществляется подрезкой элементов до необходимого размера в соответствии с прилагаемой к антенне подробной инструкцией. Питание антенны Anli A1000MV осуществляется заземленным автотрансформатором. Успешная эксплуатация Anli A-1000 MV на рынке СНГ - с 1997 г.

Излучаемые элементы антенны Anli A1000MV расположены в герметичном фиберглассовом корпусе, что предотвращает попадание влаги и образование коррозии. Установка производится на мачту, кронштейн для монтажа поставляется в комплекте. Вся конструкция состоит из трёх элементов, соединяемых между собой герметичными муфтами.

Антенна АНЛИ A-1000MV построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов. За счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление). Все проводящие элементы антенн выполнены из чистой меди , что снижает активные потери и позволяет подводить к антенне большую мощность. Излучающие элементы помещены в пластиковый корпус из высокопрочного фибергласа, устойчивый к ветровым нагрузкам (до 160 км/ч). Для соединения антенн с кабелем использован разъем UHF PL-259 (гнездо). Все модели комплектуются универсальным узлом крепления для установки на мачту диаметром 30-70 мм.

Функциональные особенности антенны Anli A-1000 MV

  • частотный диапазон: 150-174 МГц;
  • высота антенны: 5,2 метра;
  • подаваемая мощность: до 200 Ватт;
  • полоса пропускания до КСВ=1,5: 2,5 МГц;
  • усиление: 8.5 dBi;
  • волновое сопротивление: 50 Ом;
  • тип антенны: коллинеар;
  • поляризация вертикальная;
  • масса антенны: 2600г;
  • ветровая нагрузка: до 160 км/ч;
  • материал корпуса: фибергласс;
  • материал проводников: латунь;
  • температурный диапазон: -45 ... +80С;
  • диаметр крепления на мачту: 35-65 мм;
  • разъём подлкючения кабеля: UHF-гнездо (PL-259 female).

Технические характеристики антенны ANLI A-1000MV

Модель Анли A1000MV
Электрические характеристики
Диапазон рабочих частот 150-174 МГц
Полоса пропускания по уровню КСВ=1.5 ≥ 2.5 МГц
КСВ на резонансной частоте ≤ 1.2
Усиление 8.5 dBi
Ширина ДН по уровню -3 dB 18°
Отклонение max. ДН от горизонта
Входное сопротивление 50 Ом
Тип антенны коллинеар
Кол-во излучающих элементов λ/4+3x5/8 λ
Поляризация вертикальная
Допустимая мощность 200 Вт
Разъем питания UHF female
Механические характеристики
Длина антенны 5 200 мм
Вес антенны 2.6 кг
Макс. ветровая нагрузка 160 км/ч
Материал корпуса фибергласс
Материал проводников латунь
Крепление на мачту, диаметр 35-65 мм
Материал крепления дюралюминий
Рабочий диапазон температур -45° ~ +80°
Грозозащита заземл. по DC

Комплект поставки антенны АНЛИ A-1000MV

  • Антенна Anli A-1000 MV
  • Крепление к мачте
  • Крепежные элементы
  • Противовесы
  • Руководство пользователя
