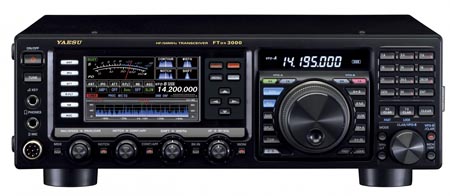

Yaesu FTDX-3000D КВ трансивер

Встроенный скоростной спектроскоп с полосой просмотра от 20 кГц до 1 МГц, Опционально кодер/декодер RTTY/PSK и низкочастотный осциллограф

Yaesu FTDX-3000D КВ трансивер

Новый трансивер YAESU FTDX-3000D является продолжением лучших традиций новых разработок трансиверов серии FTDX таких, как FT-DX9000 и FT-DX5000. Главные элементы качественного радиоприемника – УВЧ и первый смеситель. Инженеры YEASU добились предельно достижимых параметров этих узлов. УВЧ оптимизирован по шумовым характеристикам, кроме того, в нем установлены ВЧ трансформаторы увеличенных размеров, обеспечивающие минимум насыщения при обработке мощных сигналов. Оптимизация режимов всех узлов была направлена на получение максимального значения многосигнальной избирательности.

Первая ПЧ приемника с преобразованием вниз составляет 9 МГц, что позволяет реализовать высококачественные руфинг-фильтры с полосой 600 и 3000 Гц, и даже 300 Гц (опция). Использование фильтров с очень хорошей прямоугольностью обеспечивает высочайшие характеристики приемника по динамическому диапазону.

Встроенный цветной ЖК (TFT) дисплей 4.3 дюйма (11 см!) высокого разрешения (480 x 272 точек) с широким угол обзора и высокой контрастью для удобного и легкого просмотра. LCD дисплей отображает всю оперативную информацию и различные статусы функций трансивера, что обеспечивает повышенную оперативность и наглядность для пользователя Yaesu FTDX 3000D.

Дополнительные функции включают в себя ввод частоты и изменение диапазона с клавиатуры, речевой процессор, монитор частоты ПЧ в голосовых режимах, управление тоном принимаемого CW сигнала, переключатель настройки по нулевым биениям CW, режим полного дуплекса (QSK) в режиме CW, регулируемые подавитель помех в тракте ПЧ (IF Noise Blanker) и ШПД (Squelch) во всех режимах. На задней панели расположены три антенных разъема TX/RX и разъем только для приемной антенны. На передней и задней панелях расположены разъемы для подключения ключа. Они конфигурируются раздельно для подключения к манипулятору, к обычному ключу, либо к компьютерному источнику телеграфного сигнала.

В приемнике Yaesu FTDX-3000D применена DSP технология фильтрации сигнала, использованная во многих функциях трансивера Yaesu FTDX3000D, таких как Variable Bandwidth (переменная полоса пропускания), IF Shift (смещение частоты ПЧ) и настраиваемый фильтр Contour. Также имеются схемы цифрового ограничения помех DNR (Digital Noise Reduction),цифровой автоматический нотч-фильтр и ручной ПЧ нотч-фильтр (IF Notch).

Для эффективной защиты от сильных помех от соседних передатчиков к разъемам задней панели могут подключаться опциональные избирательные ВЧ фильтры μTuningKits. Фильтры μTuning Kits обеспечивают чрезвычайно острую избирательность приемника в условиях помех на диапазоне, заполненном работающими станциями. На входе приемника можно выбрать один из двух ВЧ предусилителей, или функцию IPO (Intercept Point Optimization), подающую сигнал непосредственно на первый смеситель. Имеется возможность внесения nh ослабления в тракт ВЧ с шагом 6 дБ.

Высокоскоростной анализатор спектра, работающий в реальном времени, который расположенный ниже LCD-дисплея. Оператор может выбирать необходимую полосу частот для показа анализатором от 1 МГц до 20 кГц. Непосредственно на анализаторе можно выбирать любой спектр сигнала от станции в этой полосе и сразу быть на этой частоте, такая наглядность позволяет не пропустить при плохом прохождение слабые сигналы на пустом диапазоне. Прием RTTY и PSK (кодер/декодер).

Дополнительно имеются 99 каналов памяти для хранения значений частоты, режим а излучения, параметров ПЧ фильтра, расстройки частоты и статуса режима сканирования. Более того, в пяти каналах быстрой памяти (QMB) можно мгновенно сохранить рабочие установки нажатием клавиши. Встроенный автоматический антенный тюнер имеет 100 каналов памяти, в них автоматически сохраняются параметры согласования антенны для быстрого автоматического их вызова.

В передающем тракте используется Yaesu трехдиапазонный параметрический эквалайзер микрофона. Он позволяет точно и гибко настраивать форму сигнала, создаваемого голосом и микрофоном. Амплитуда, центральная частота и ширина полосы регулируются раздельно для спектра низких, средних и высоких звуковых частот. Ширина полосы излучаемого сигнала также регулируется.

Подключения при работе в цифровых режимах в трансивере FTDX-3000D чрезвычайно просты, благодаря специальному разъему RTYY/PSK на задней панели. Оптимизация полос пропускания фильтров, установка параметров тракта DSP, установки точки восстановления несущей и установки дисплея осуществляются с помощью программируемого меню.

Установка частоты в трансивере YAESU FTDX3000D чрезвычайно проста. Возможен ввод частоты VFO-A и VFO-B с клавиатуры. Имеются отдельные клавиши для выбора диапазонов. Каждой клавишей выбора диапазона можно установить три независимых режима настройки VFO для трех различных участков каждого диапазона. На каждом диапазоне можно создавать три независимые настройки частоты VFO, режима излучения и установок фильтра.

Применение улучшенных кварцевых руфинг-фильтр (уже ранее применяемых в FTDX5000). Первая ПЧ приемника с преобразованием вниз составляет 9 МГц, что позволило реализовать высококачественные руфинг-фильтры с полосой 600 и 3000 Гц, и даже 300 Гц (опция). Использование фильтров с очень хорошей прямоугольностью обеспечивает высочайшие характеристики приемника по динамическому диапазону.

В 2012 году на выставке в Дейтоне компания Yaesu показала свой новый трансивер Есу FTDX-3000D. Этот трансивер относится к аппаратам среднего класса, но по своим параметрам технических характеристик приближается к топовому трансиверу FTdx-5000. Новейшие разработки сегодняшнего дня воплощаются в удобство использования, качество звучания и хороший сервис. Инженеры компании Yaesu предлагают по-новому взглянуть на то, как может выглядеть трансивер сегодняшнего дня.

Функциональные достоинства станции YAESU FTDX 3000D

  • 32-битный блок цифровой обработки сигнала по промежуточной частоте - надежная защита от QRM
  • Увеличенный цветной LCD дисплей с разрешением 480х272 точки
  • Встроенный скоростной спектроскоп с полосой просмотра от 20 кГц до 1 МГц
  • Опционально кодер/декодер RTTY/PSK и низкочастотный осциллограф
  • Отдельная цифровая шкала.
  • Диапазон частот: 1.8-54 Mhz
  • Руфинг фильтра от FTDX-5000 600Hz и 3 kHz, 300 Гц (опция)
  • Первая ПЧ по схеме преобразования вниз на 9Mhz
  • Встроенный высокоскоростной антенный тюнер
  • USB, COM порт

Технические характеристики рации YAESU FTDX-3000D

Модель Yaesu FTDX 3000D
Диапазон частот, МГц передача: 1,8 МГц –54 МГц (только любительские диапазоны)
прием:30 КГц –56МГц
1,8 МГц –54МГц (заданные характеристики, только любительские диапазоны)
Шаг сетки частот 1/10 Гц (SSB, CW, AM), 100 Гц (FM)
Вид излучения A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), F1D (PACKET), F2D (PACKET)
Стабильность частоты ±0,5ppm (после 1 мин при+14°F до +122°F [–10°C до +50°C])
Импеданс антенны 50 Ом, несбалансированное
16,7–150 Ом, несбалансированное (1,8 МГц –29,7 МГц)
25-100 Ом, несбалансированное (50 МГц –54 МГц)
(с включенным тюнером, любительские диапазоны 1,8 –50 МГц, только на передачу
Потребление тока Режим приема (сигнал отсутствует) 1,8 А
Режим приема (сигнал присутствует) 2,1 А
Режим передачи (100 Вт) 23 А
Диапазон рабочих температур -10°C∼ +50°C
Напряжение питания, В Постоянное напряжение: 13,8 В 90 –132 В или 180 –264 В
Постоянное напряжение: 13,8 В ±10% (заземление отрицательного полюса)
Габариты, мм 365 x 115 x 312
Вес, г 10000
Передатчик
Выходная мощность 5 - 100 Ватт (2 - 25 Ватт AM несущая)
Тип модуляции J3E (SSB): Балансная
A3E (AM): Низкоуровневая
F3E (FM): Переменная реактивность
Полоса пропускания
3кГц (LSB/USB),
500 Гц(CW),
6 кГц(AM)
Сопротивление микрофона 600 Ом (от 200 Ом до 10 кОм)
Излучение гармоник
Лучше, чем -60 дБ (любительские диапазоны 1,8-29,7 МГц: гармоники)
Лучше, чем -50 дБ (любительские диапазоны 1,8-29,7 МГц: прочие)
Лучше, чем -65дБ (любительский диапазон 50 МГц)
Приемник
Тип схемы Супергетеродин с двойным преобразованием частоты
Промежуточные частоты 9000 МГц/30 кГц (24 кГц для AM/FM)
Чувствительность приемника SSB (2,4 кГц, 10 дБS+N/N)
4 мкВ (0,5–1,8 МГц) (IPO включен «ON»)
0,16 мкВ (1,8–30 МГц) (RF AMP 2 включен «ON»)
0,125 мкВ (50 –54 МГц) (RF AMP 2 включен «ON»)
AM (ширина полосы: 6 кГц, 10 дБ S+N/N, модуляция30 % @400 Гц)
28 мкВ(0.5 –1,8 МГц) (IPO включен«ON»)
2 мкВ(1,8 -30 МГц) (RF AMP 2 включен«ON»)
1 мкВ (50-54 МГц) (RF AMP 2 включен«ON»)
FM (ширина полосы: 15 КГц 12 дБ SINAD)
0,5 мкВ (28–30МГц) (RF AMP 2 включен «ON»)
0,35 мкВ (50 –54 МГц) (RF AMP 2 включен«ON»)
Характеристики для не указанных участков
частот отсутствуют.
Избирательность положение
регулятора WIDTH: Center)
Режим -6 дБ
CW/RTTY/PKT 0,5 КГц или лучше
SSB 2,4 КГц или лучше
AM 6 КГц или лучше
FM15 КГц или лучше
Режим -60 дБ
CW/RTTY/PKT 750 Гц или меньше
SSB 3,6 КГц или меньше
AM 5 КГц или меньше
FM 25 КГц или меньше

Подавление по зеркальным
каналам
0 дБ или лучше (любительские диапазоны 1,8–30 МГц)
60 дБ или лучше (любительский диапазон 50 МГц –54 МГц)
Максимальный уровень
выходного аудио сигнала
2,5 Вт на 4 Ом при 10% THD
Выходное сопротивление аудио
канала
4-8 Ом (номинальное 4 Ом)
Кондуктивное излучение Менее 4 нановатт

Комплектация трансивера Yaesu FTDX-3000D

  • Трансивер Yaesu FTDX3000D
  • Тангента-микрофон
  • Инструкция по эксплуатации
  • Выносная клавиатура управления
  • Шнур питания
  • Предохранитель
  • Аудио-разъём
  • Упаковка
