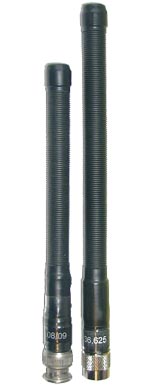

В переносных радиостанциях "ВЭБР-40/8" и "ВЭБР-160/9" применяются
спиральные антенны, которые при малых габаритах (по отношению к
длине волны) имеют хорошие технические характеристики. К недостаткам
этих антенн для радиостанций можно отнести их узкую полосу пропускания,
так для антенн диапазона 40 МГц полоса пропускания по КСВ=1.5 составляет
0.2 - 0.5 МГц, а в диапазоне 160 МГц - 1.0 - 2.5 МГц.
С другой стороны антенна имеет острую резонансную характеристику
и позволяет достигать максимальной дальности радиосвязи на рабочей
частоте.
Каждая антенна для радиостанции настраивается на заданную пользователем
частоту с КСВ не хуже 1,5.
Настройка проводится изменением геометрических размеров антенны
и согласующим устройством, которое предусмотрено в конструкции антенны.
Настройка носимой антенны для радиостанции проводится на специальных
приспособлениях, имитирующих носимую радиостанцию в руке оператора.
Настройка проводится изменением геометрических размеров антенны
и согласующим устройством, которое предусмотрено в конструкции антенны.
При пользовании радиостанцией необходимо учитывать, что наличие
предметов у верхнего конца антенны несколько расстраивает антенну,
что ведет к уменьшению дальности связи.
Антенна легко монтируется, в то же время выдерживает значительные
ветровые нагрузки. Кронштейн антенны изготовлен из металла, а корпус
согласующего устройства - из ударопрочного пластика и имеет герметичную
конструкцию.
Функциональные свойства портативной антенны ВЭБР
- Совместимость с радиостанциями любых производителей
- Заводская настройка на рабочую частоту
- Длительная эксплуатация без потери качества связи за счет
герметичного корпуса
|
Антенны
ВЭБР для носимых базовых радиостанций
